Οι σύγχρονες αντλίες θερμότητας βρόχου νερού (Water Loop Heat Pump [WHLP]) προσφέρουν θέρμανση και ψύξη υψηλής απόδοσης, αποφέροντας στους χρήστες εξοικονόμηση ενέργειας και χρημάτων
Άρθρο του κ. Μιχάλη Κωνσταντινίδη*
Μέχρι σήμερα, ο όρος «ενεργειακή αναβάθμιση ενός κτιρίου» σήμαινε αντικατάσταση του λέβητα με ένα μοντέρνο και εξελιγμένο σύστημα, όπως για παράδειγμα με μία αντλία θερμότητας. Για να καλυφθούν όμως οι ανάγκες των ψυκτικών φορτίων του καλοκαιριού, χρειάζονται πρόσθετες επεμβάσεις στις υπάρχουσες –και σχεδόν πάντα χωρίς μόνωση– σωληνώσεις, με σκοπό τη βέλτιστη κυκλοφορία του ψυχρού νερού.
Στην περίπτωση που είναι εξαιρετικά υψηλό το κόστος των παρεμβάσεων στα υπάρχοντα συστήματα θέρμανσης, για τη μετατροπή τους και σε συστήματα ψύξης ο χρήστης αναγκάζεται να καταφύγει στην επιλογή ενός διαφορετικού συστήματος ψύξης, καταλήγοντας τελικά να χρησιμοποιεί δύο διαφορετικά συστήματα.

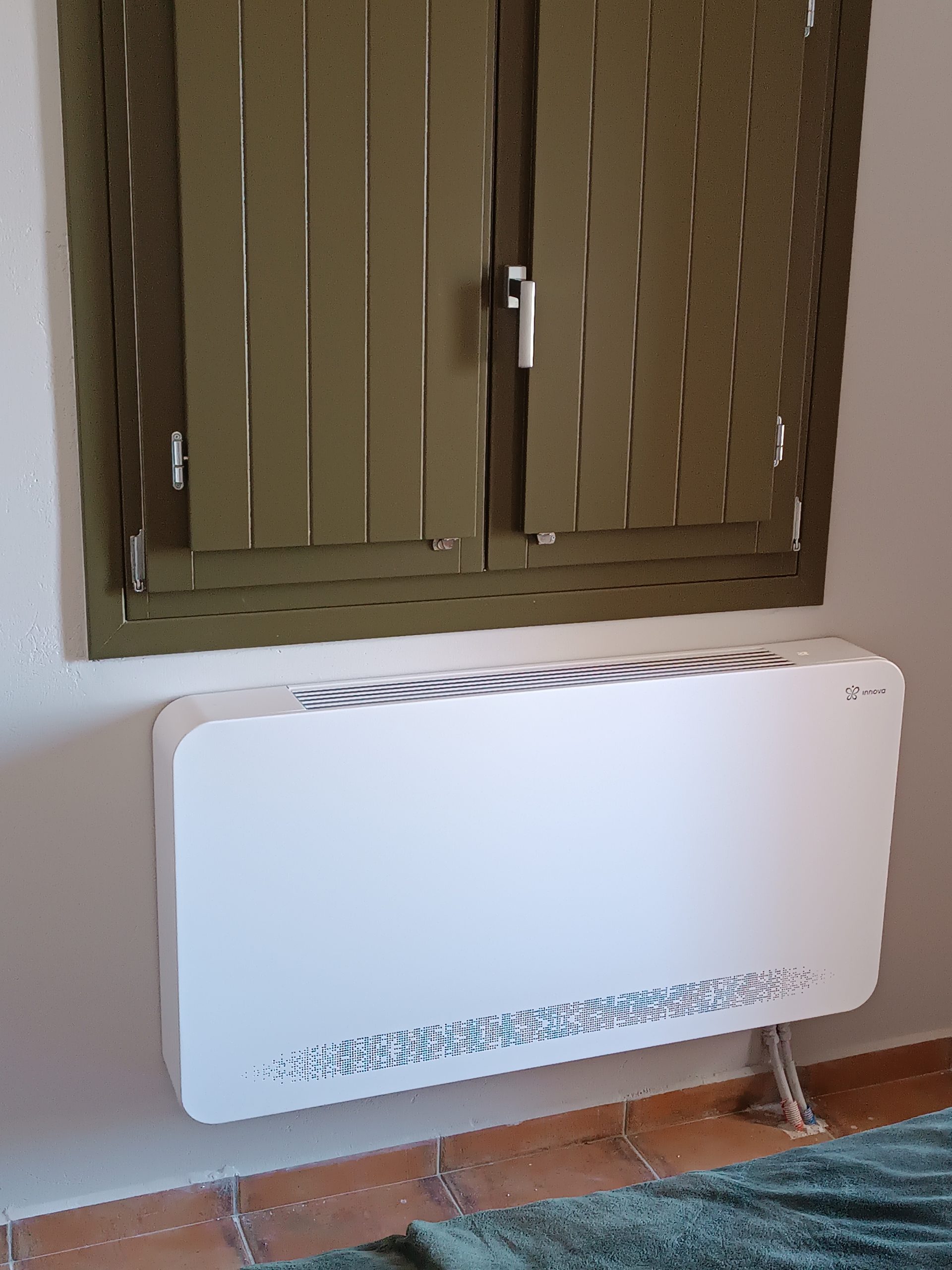

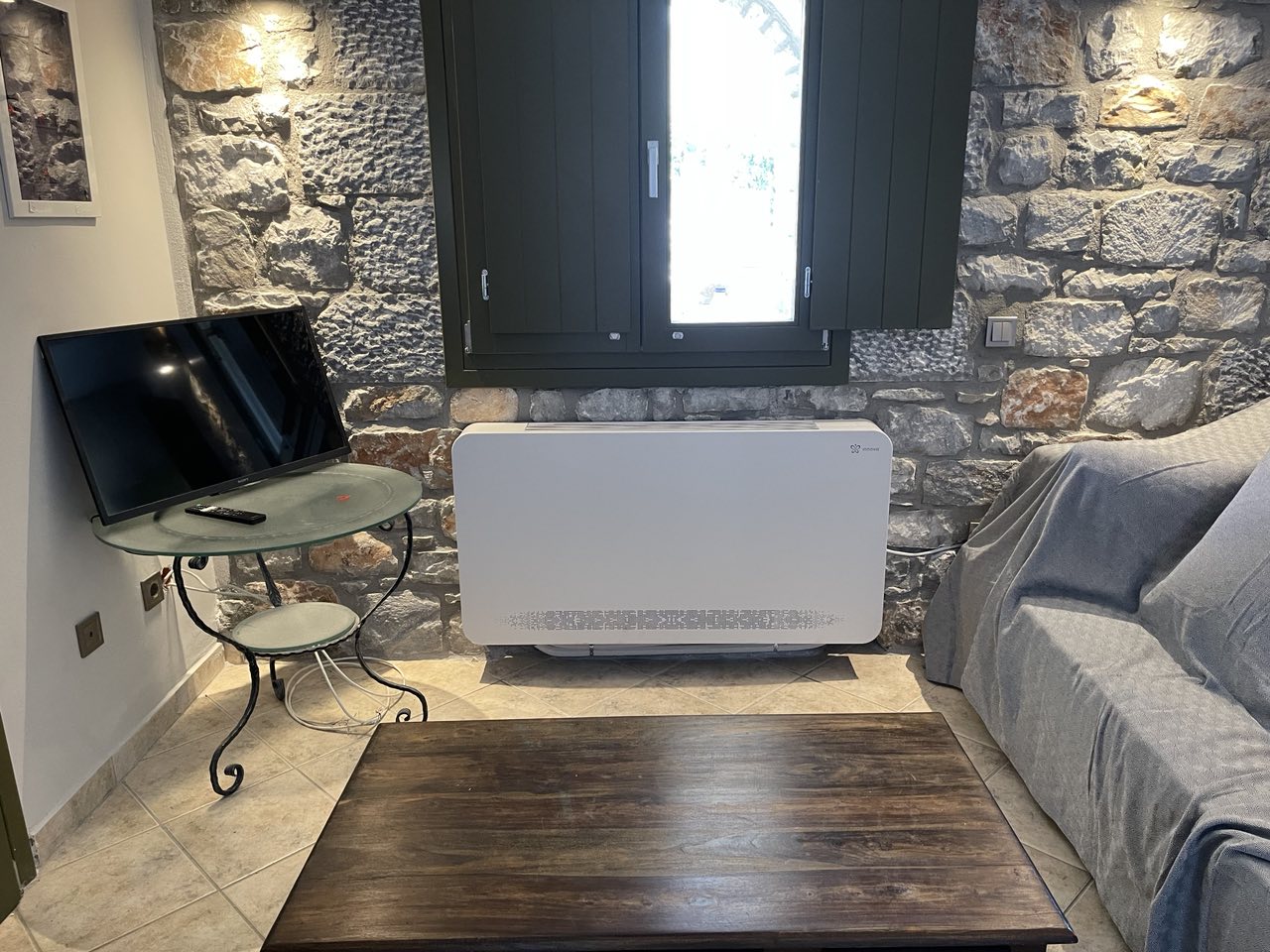

Τοπικές μονάδες αντλιών θερμότητας βρόχου νερού (Water Loop Heat Pump [WHLP]) πάχους 14cm, για την πλήρη κάλυψη σε θέρμανση – ψύξη.
Καινοτομική λύση
Με τις τοπικές μονάδες αντλιών θερμότητας βρόχου νερού (Water Loop Heat Pump) είναι πλέον δυνατή η αναβάθμιση ενός κτιρίου χωρίς παρέμβαση στις υπάρχουσες αμόνωτες σωληνώσεις και χωρίς την ανάγκη ύπαρξης ενός επιπλέον διαφορετικού συστήματος.
Η αντλία θερμότητας βρόχου νερού αποτελεί μια τοπική υδρόψυκτη αντλία θερμότητας νερού / αέρα (R290), που χρησιμοποιεί σαν πηγή και αποδέκτη το νερό που ρέει μέσα στις υπάρχουσες αμόνωτες σωληνώσεις για τα θερμαντικά σώματα.
Το νερό στο σύστημα μπορεί να κυκλοφορεί όλο το χρόνο σε ουδέτερη θερμοκρασία (20-30°C), αποφεύγοντας την υγροποίηση κατά τη διάρκεια των καλοκαιρινών μηνών πάνω στους αμόνωτους σωλήνες. Έτσι η αντλία θερμότητας βρόχου νερού μπορεί να μεταφέρει άμεσα και ταχύτατα τη θερμοκρασία του αέρα του χώρου στα επίπεδα εκείνα που έχει επιλέξει ο χρήστης, είτε για θέρμανση είτε για ψύξη, δημιουργώντας ιδανικές συνθήκες άνεσης.
Περιγραφή λειτουργίας
Η αντλία θερμότητας βρόχου νερού (WLHP) διαθέτει ψυκτικό μέσο R290, το οποίο πληροί όλες τις προϋποθέσεις ασφαλείας, καθώς η περιεχόμενη ποσότητά του δεν ξεπερνά τα 150 γραμμάρια.
Στη λειτουργία της θέρμανσης η αντλία απορροφά ενέργεια από το δίκτυο του νερού και τη μεταφέρει στον αέρα του δωματίου θερμαίνοντάς τον. Αντίθετα, στη λειτουργία της ψύξης απορροφά ενέργεια από τον αέρα του χώρου τον οποίο ψύχει, και την αποδίδει στο νερό του δικτύου, που και στις δύο λειτουργίες κυμαίνεται μεταξύ 20-30 βαθμών Κελσίου, βελτιστοποιώντας τη λειτουργία του συμπιεστή.
Στην μεν περίπτωση της θέρμανσης, η θερμοκρασία του δικτύου του νερού ελαττώνεται, ενώ στην περίπτωση της ψύξης αυξάνεται. Το φαινόμενο αυτό της αυξομείωσης της θερμοκρασίας του νερού του δικτύου και σε θέρμανση και σε ψύξη περιγράφεται με τον όρο «θερμικό κύκλωμα εξισορρόπησης» (Thermal ring balancing) και επιλύεται με την παρουσία μιας αντλίας θερμότητας μικρότερης ισχύος.
Πρακτικά, λοιπόν, η αντλία λειτουργεί χειμώνα και καλοκαίρι σε θερμοκρασίες 20-30°C, πετυχαίνοντας εξαιρετικά μεγάλους βαθμούς απόδοσης με αντίστοιχη εξοικονόμηση ενέργειας.

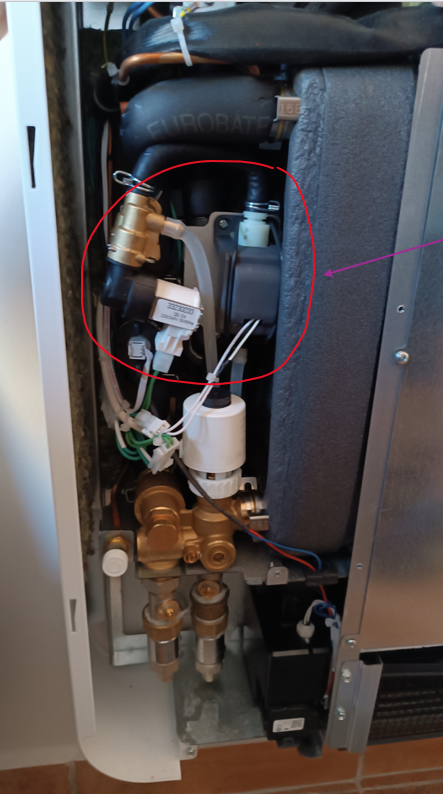

Αντλία απομάκρυνσης συμπυκνωμάτων
Αντιμετώπιση υγροποίησης
Τους καλοκαιρινούς μήνες, πάνω στο στοιχείο της αντλίας θερμότητας βρόχου νερού υγροποιείται αέρας και δημιουργείται υγρασία, η οποία πρέπει να απομακρυνθεί. Αυτό επιτυγχάνεται:
α) Με ήδη εγκατεστημένες γραμμές αποχέτευσης συμπυκνωμάτων, στην περίπτωση που η εγκατάσταση είχε γίνει για χρήση με fan coil.
β) Με εγκατάσταση νέων γραμμών αποχέτευσης συμπυκνωμάτων, αν υπάρχει σχετική δυνατότητα.
γ) Με χρήση ευφυούς τεχνολογίας της αντλίας θερμότητας βρόχου νερού και με καμία απολύτως εγκατάσταση γραμμής συμπυκνωμάτων, καθώς η συγκεκριμένη τεχνολογία διοχετεύει κάθε παραγόμενο συμπύκνωμα εντός του δικτύου νερού.

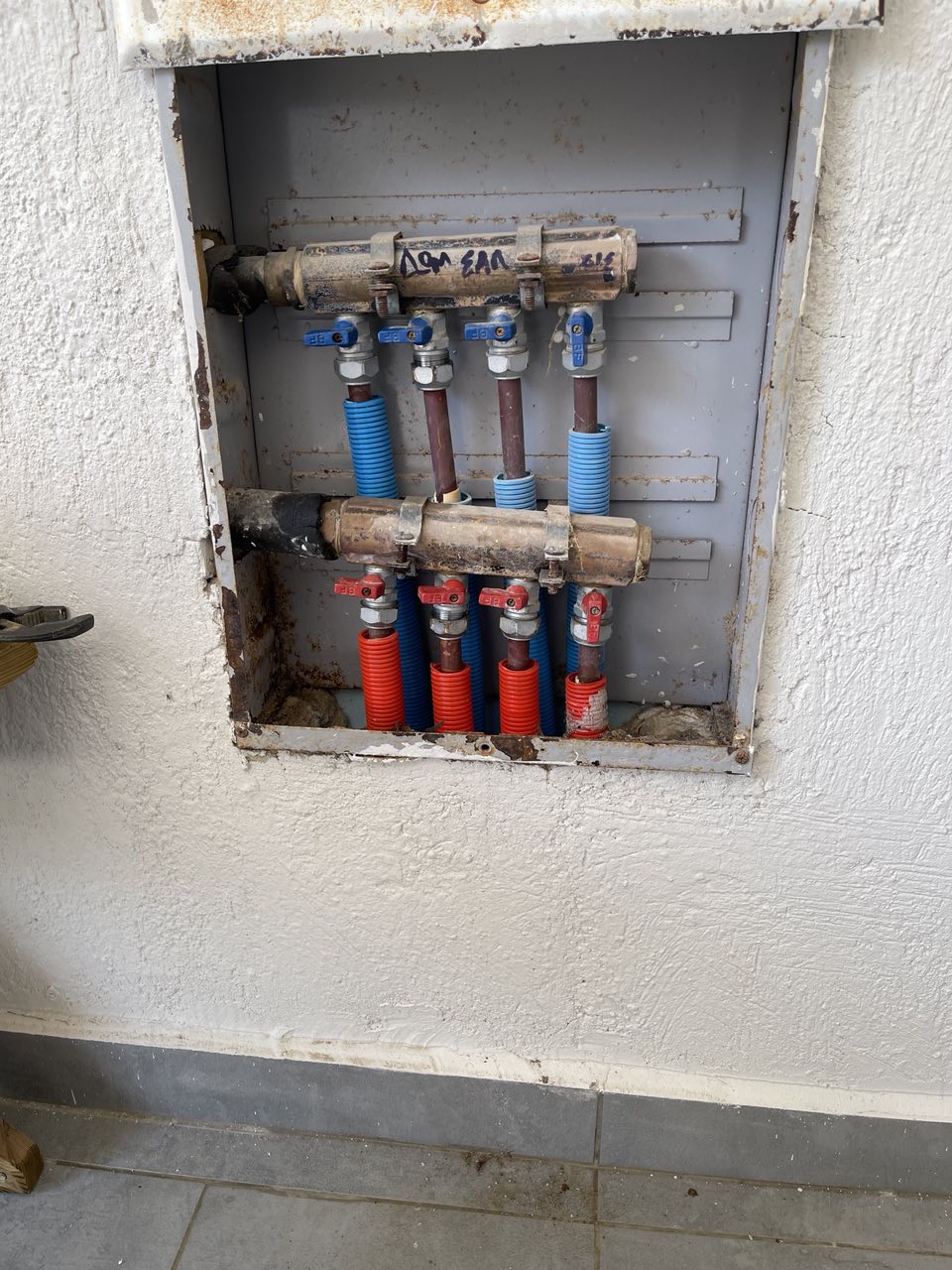

Εγκατεστημένος συλλέκτης 1″ με σωλήνες Φ16 χωρίς μόνωση, με 1-2 σώματα ανά κύκλωμα
Σταθερές συνθήκες
Η αντλία θερμότητας βρόχου νερού αποτελεί ένα εξελιγμένο σύστημα μεταβλητής λειτουργίας που ανταποκρίνεται ιδανικά στις απότομες διακυμάνσεις θερμοκρασίας και υγρασίας, οι οποίες επηρεάζουν τις αναπνευστικές οδούς του ανθρώπινου οργανισμού, δημιουργούν αίσθηση δυσφορίας και ευνοούν αλλεργικές αντιδράσεις.
Ειδικά κατά τους θερινούς μήνες που η θερμοκρασία και η υγρασία κυμαίνονται σε υψηλά επίπεδα, ο χρήστης συνειδητοποιεί τη δυνατότητα της αντλίας θερμότητας βρόχου νερού να κρατά ελεγχόμενες και σταθερές τις συνθήκες αυτές, παρεμποδίζοντας τις γρήγορες διακυμάνσεις τους.
Δυνατότητες εγκατάστασης
Οι αντλίες θερμότητας βρόχου νερού μπορούν να εγκατασταθούν σε ανακαινιζόμενες κατοικίες, σε νέες κατοικίες που έχουν ήδη εγκαταστήσει σωληνώσεις για θερμαντικά σώματα, καθώς και σε εμπορικά κτίρια και ξενοδοχεία με εγκατεστημένες σωληνώσεις νερού.
Μπορούν επίσης να εγκατασταθούν σε οικιακές εφαρμογές και σε μονοσωλήνια συστήματα με ελάχιστη διατομή σωλήνα Φ14 και έως 3 σώματα ανά κύκλωμα, σε δισωλήνια συστήματα, καθώς και σε οικιακές εφαρμογές ελάχιστου όγκου νερού 300 λίτρων.
Αυτό που απαιτείται είναι παροχή ρεύματος 230V στο σημείο εγκατάστασης της τερματικής αντλίας θερμότητας βρόχου νερού και σχεδιασμός μηχανοστασίου με τη λογική της κυκλοφορίας του νερού σε κάθε αντλία.

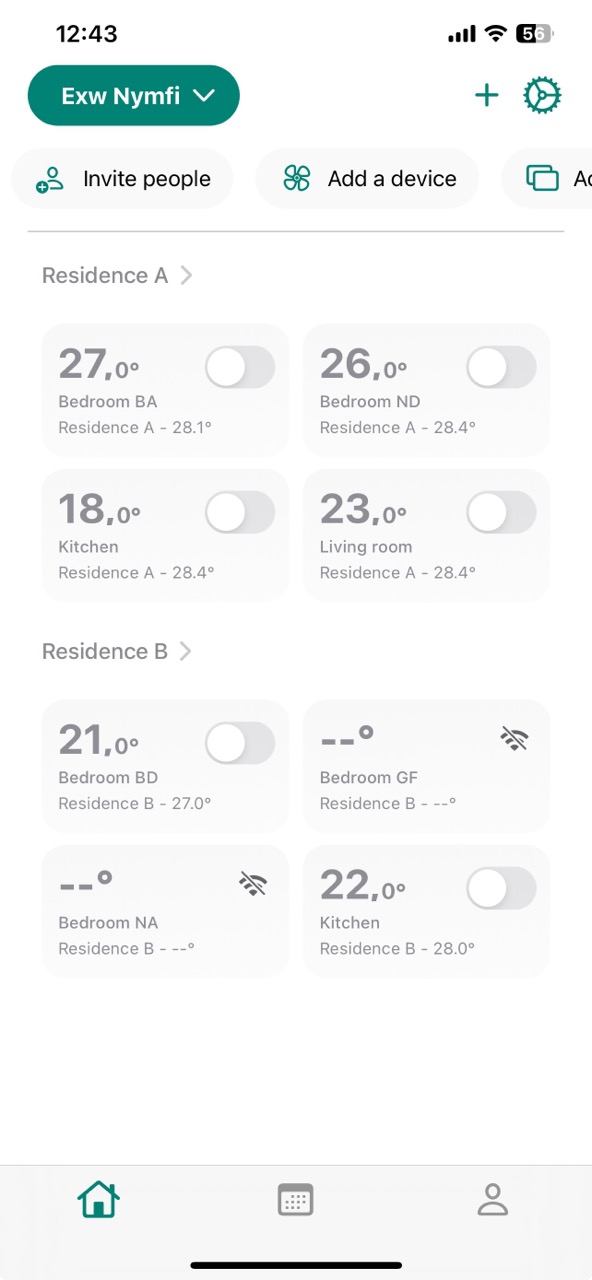

Εφαρμογή για απομακρυσμένο έλεγχο
BOX
Πλεονεκτήματα των WLHP
Οι αντλίες θερμότητας βρόχου νερού (Water Loop Heat Pump [WHLP]) έχουν τα παρακάτω πλεονεκτήματα:
-Χρησιμοποίηση των υπαρχουσών σωληνώσεων των θερμαντικών σωμάτων, χωρίς καμία απολύτως παρέμβαση στο δίκτυο των σωληνώσεων.
-Ελαχιστοποίηση των λειτουργικών εξόδων, καθώς το όλο σύστημα λειτουργεί στους 20-30°C (αντί στους 7°C στην ψύξη και 45°C στη θέρμανση).
-Ταυτόχρονη αφύγρανση των χώρων κατά την ψύξη.
-Μετατροπή του συστήματος θέρμανσης σε σύστημα θέρμανσης – ψύξης
-Υψηλό αισθητικό αποτέλεσμα στα δωμάτια, με πάχος σωμάτων μόλις 14cm.
-Εντελώς αθόρυβη λειτουργία.
-Αυτονομία θέρμανσης – ψύξης σε κάθε χώρο.
-Έλεγχος κάθε χώρου.
-Δημιουργία ζωνών.
-Απομακρυσμένος έλεγχος λειτουργίας μέσω εφαρμογής.
-Ισχύς έως 3kW.
-Οικολογικό ψυκτικό υγρό R290.
-Ελεγχόμενο περιβάλλον θερμοκρασίας – υγρασίας και αντιμετώπιση αλλεργιών και δυσφορίας.
