Για τη μείωση των επιπτώσεων του θορύβου, έχουν αναπτυχθεί συστήματα πλαστικών σωλήνων με υψηλές ηχομονωτικές ιδιότητες που σε συνδυασμό με κατάλληλες διατάξεις και δευτερεύοντα εξαρτήματα συντελούν στο περιορισμό του θορύβου.
Του Κώστα Θεοδώρου *
Τα κτίρια πρέπει να σχεδιάζονται και να κατασκευάζονται έτσι, ώστε να προστατεύονται οι ένοικοι από κάθε μορφής εξωτερικούς θορύβους μέσα στα όρια της κατοικίας, του τόπου εργασίας και διαμονής τους. Δηλαδή, να εξασφαλίζεται αποδεκτή ακουστική άνεση, λαμβάνοντας τα απαραίτητα μέτρα κτιριακής ηχομόνωσης και ηχοπροστασίας.
Σημαντικός παράγοντας για να επιτευχθούν τα παραπάνω είναι η ηχοπροστασία που αφορά το θόρυβο που προέρχεται από τις κοινόχρηστες και ιδιωτικές εγκαταστάσεις, που μεταδίδεται μέσα από όλα τα οριζόντια και κατακόρυφα χωρίσματα και από όλες τις άλλες ηχητικές διαδρομές για όλα ανεξαιρέτως τα κτίρια.
Στο παρόν άρθρο θα εξεταστεί ο θόρυβος σε εγκαταστάσεις αποχέτευσης πλαστικών σωλήνων και τα μέτρα ηχομόνωσης – ηχοπροστασίας.
Πηγές Θορύβου στις Εγκαταστάσεις Αποχέτευσης
- Θόρυβοι από συνδεδεμένα εξαρτήματα δημιουργούνται λόγω εκτροπών της ροής και σχηματισμού στροβίλων μέσα στα εξαρτήματα, καθώς και λόγω πιεστικών κρούσεων κατά το άνοιγμα και κλείσιμο. Λόγω αλλαγής διευθύνσεων και στενώσεων της διατομής δημιουργούνται μεγάλες ταχύτητες ροής, οι οποίες προκαλούν στροβίλους και ισχυρούς θορύβους. Χαλασμένα στεγανωτικά και χαλαροί άξονες μπορεί να δημιουργήσουν θορύβους από τρανταγμούς. Στο γρήγορο άνοιγμα και κλείσιμο των στροφίγγων, μετατρέπεται κινητική ενέργεια σε ήχο, ιδιαίτερα στους αγωγούς που λειτουργούν με υψηλή πίεση.
- Θόρυβοι προσκρούσεως αναπτύσσονται αν το νερό στις αλλαγές διευθύνσεως χτυπά στα τοιχώματα των σωλήνων. Η ενέργεια προσκρούσεως δημιουργεί ταλαντώσεις στους SeparatorBetweenMainTextsσωλήνες και κατά συνέπεια ισχυρό θόρυβο.

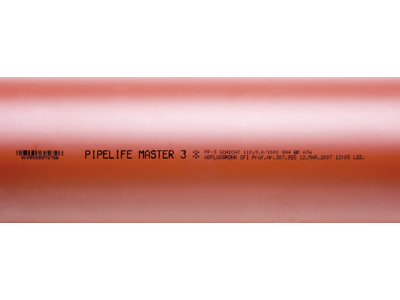

Προκειμένου να επιτευχθεί η μείωση των επιπτώσεων του θορύβου, έχουν αναπτυχθεί συστήματα πλαστικών σωλήνων με υψηλές ηχομονωτικές ιδιότητες που σε συνδυασμό με κατάλληλες διατάξεις και δευτερεύοντα εξαρτήματα συντελούν στο περιορισμό του θορύβου. Πλαστικοί σωλήνες με ηχομονωτικές ιδιότητες παράγονται συνήθως με τρία στρώματα. Το μεσαίο στρώμα του πλαστικού σωλήνα παράγεται από υλικά που απορροφούν τα κύματα του ήχου που δημιουργούνται κατά την ροή των ρευστών. Οι ηχομονωτικές ιδιότητες των πλαστικών σωλήνων καθορίζονται στο Ευρωπαϊκό πρότυπο ΕΝ 14366 και το Γερμανικό πρότυπο DIN 4109.
Προκειμένου να γίνει η πιστοποίηση για τις ηχομονωτικές ιδιότητες γίνεται πειραματική εγκατάσταση του υπο – πιστοποίηση σωλήνα και των αντίστοιχων εξαρτημάτων. Το σύστημα αποτελείται από σωλήνες αποχέτευσης, τρία σημεία εισόδου μορφής ταυ με βιδωτό καπάκι, δύο γωνίες 45° στο υπόγειο και ένα οριζόντιο τμήμα εκροής.
(σχήμα 3) Ο τοίχος εγκατάστασης έχει μάζα ανά επιφάνεια 220 kg/m² και το κτίριο εγκατάστασης περιλαμβάνει δωμάτια εγκατάστασης, υπο-υπόγειο (KG), υπογείο (UG), μπροστινό ισόγειο (EG), πάνω όροφος (DG) καθώς και δωμάτια μέτρησης UG μπροστινό και πίσω. Οι μετρήσεις πραγματοποιούνται με συνεχή ροή νερού 0.5, 2, και 4 l/sec. Αφού ολοκληρωθούν οι μετρήσεις το αποτέλεσμα με συνεχή ροή νερού 4 l/sec δείχνει την μέγιστη στάθμη ήχου που παράγεται από το σύστημα της σωλήνωσης. Η τιμή της στάθμης του ήχου θα πρέπει να είναι χαμηλότερη των 35 dB(A). Προφανώς όσο χαμηλότερη είναι τόσο καλύτερες ηχομονωτικές ιδότητες παρουσιάζει το σύστημα.
* Ο κ. Κώστας Θεοδώρου είναι Διπλ. Μηχανολόγος Μηχανικός Ε.Μ.Π. MSc in Management, Δντης Προϊόντος Pipelife Ελλάς Α.Ε.
