Οι ΚΚΜ είναι συσκευές έλεγχου της θερμοκρασίας , της υγρασίας και της καθαρότητας του αέρα. Η κεντρική κλιματιστική μονάδα είναι το κύριο μηχάνημα που χρησιμοποιείται σε μία εγκατάσταση κεντρικού κλιματισμού.
Του Στέλιου Ιερεμιάδη *
Οι κεντρικές κλιματιστικές μονάδες έχουν σχεδιαστεί με γνώμονα όλες της εφαρμογές θέρμανσης-ψύξης, αερισμού εμπορικών χώρων και βιομηχανικών κτιρίων.
Αποδείχτηκε ότι με την χρήση των Κεντρικών Κλιματιστικών Μονάδων (ΚΚΜ) απαιτείται η λιγότερη δυνατή ενέργεια ενώ παράλληλα επιτυγχάνονται οι καλύτερες συνθήκες άνεσης , καθαρότητας του αέρα και ιδανικής υγρασίας στο χώρο. Οι εφαρμογές τους είναι πολλές και μπορούν να διαχειριστούν άριστα την ενέργεια με την οποία τροφοδοτούνται. Είναι ο πλέον ιδανικός τρόπος για να κρατηθούν σταθερές συνθήκες άνεσης σε χώρους όπου υπάρχει μεγάλη συνάθροιση όπως αίθουσες κινηματογράφου ή θεάτρου ή χώρους εκδηλώσεων. Τα φίλτρα με τα οποία μπορούν να εξοπλιστούν, τις καθιστούν ιδανικές για χώρους όπου η καθαρότητα του αέρα είναι σημαντική, όπως χειρουργεία, χημικά εργαστήρια και clean rooms.
Το περίβλημα τους μπορεί να είναι κατασκευασμένο από ανοδιωμένο προφίλ αλουμινίου και η σύνδεση με τα υπόλοιπα μέρη γίνεται με τρίεδρες μεταλλικές γωνίες. Αυτός ο τρόπος κατασκευής επιτρέπει την αποσυναρμολόγηση της ΚΚΜ που πιθανών να χρειαστεί προκειμένου να φτάσει στο σημείο τοποθέτησης της. Τα τοιχώματα (panels) είναι κατασκευασμένα από εσωτερική και εξωτερική γαλβανιζέ λαμαρίνα στις οποίες ανάμεσα τοποθετείται μόνωση πετροβάμβακα, υαλοβάμβακα ή πολυορεθάνης. Για τις ΚΚΜ που τοποθετούνται σε εξωτερικό χώρο και εκτίθενται στην ακτινοβολία του ηλίου η ηλεκτροστατική βαφή των εξωτερικών τοιχωμάτων κρίνεται απαραίτητη.
Οι ανεμιστήρες

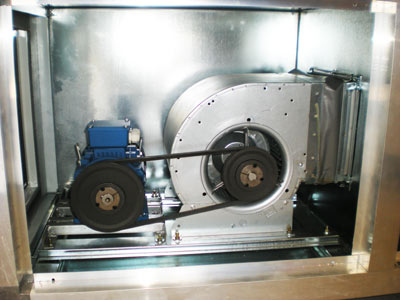

Το τμήμα ανεμιστήρων ( Fan Section) μπορεί να καλύψει όλες τις απαιτήσεις με παροχή έως 100.000 m3/h και στατική πίεση έως 1.200 pa. Πρόκειται για φυγοκεντρικούς ανεμιστήρες διπλής αναρρόφησης με εμπροσθοκλινή ή οπισθοκλινή πτερύγια. Η μετάδοση της κίνησης γίνεται μέσω τροχαλιών και ιμάντων με τα οποία μπορεί να ρυθμιστεί με απόλυτη ακρίβεια η σχέση μετάδοσης. Επίσης ανεμιστήρες μονής αναρρόφησης τύπου Fan Plug με απευθείας κίνηση. Όλοι οι ανεμιστήρες μπορούν να συνδυαστούν με ρυθμιστή στροφών ( Inverter).
SeparatorBetweenMainTextsΗ διατήρηση της ιδανικής θερμοκρασίας και υγρασίας στο χώρο προκύπτει από την επεξεργασία του αέρα στο Coil Section. Οι εναλλάκτες που τοποθετούνται μπορούν να τροφοδοτηθούν με κρύο νερό , ζεστό νερό , ατμό ή φρέον προκειμένου να δώσουν στο επεξεργαζόμενο αέρα την απαιτούμενη ενέργεια ή να αφαιρέσουν υγρασία. Τα στοιχεία ποικίλουν στο μέγεθος τους και στον αριθμό των σειρών τους και τα χαρακτηριστικά τους προκειμένου να επιτύχουμε την απαιτούμενη απόδοση , την σωστή ταχύτητα του αέρα και του ψυκτικού-θερμαντικού μέσου, όπως επίσης να μην υπερβούμε ορισμένη πτώση πίεσης. Η ύγρανση του αέρα γίνεται με ψεκασμό νερού μέσω κωνικών ακροφύσιων ή με απευθείας εκτόνωση ατμού. Κατασκευάζονται αποκλειστικά από χαλκό και φύλο αλουμινίου, υλικά ιδανικά για μεταφορά ενέργειας στον αέρα.
Εξοικονόμηση ενέργειας
Όταν σε ένα χώρο πραγματοποιείται αερισμός, η σπατάλη ενέργειας από τον απορριπτόμενο αέρα είναι ιδιαίτερα σημαντική. Γι’αυτό το λόγο η ΚΚΜ μπορεί να εφοδιαστεί με τμήμα εξοικονόμησης ενέργειας το οποίο μειώνει τις απώλειες από τον απορριπτόμενο αέρα μέχρι και 60%. Η εξοικονόμηση ενέργειας μπορεί να γίνει είτε με χρήση πλακοειδή εναλλάκτη , είτε με χρήση τροχού ενθαλπίας. Ο σκοπός του εναλλάκτη είναι να απορρίψει τον βρόμικο αέρα απορροφώντας ποσοστό της ενέργειας που μεταφέρει και να το προσδώσει στον φρέσκο ( νωπό ) αέρα που εισέρχεται στην ΚΚΜ για επεξεργασία. Οι εναλλάκτες κατασκευάζονται από ειδικά επεξεργασμένο φύλλο αλουμινίου.
Μία από της πολυάριθμες αλλά συχνά χρησιμοποιούμενες επιλογές των ΚΚΜ είναι η μίξη του αέρα. Το Mixing section διαθέτει πολύφυλλα διαφράγματα ηλεκτροκίνητα αναλογικά ή χειροκίνητα. Τα διαφράγματα δίνουν τη δυνατότητα να ρυθμιστεί το ποσοστό επεξεργασίας του αέρα της ΚΚΜ από τον αέρα επιστροφής , τον νωπό αέρα και το ποσοστό απορριπτόμενου αέρα. Αυτή η εφαρμογή είναι απαραίτητη όπου χρειάζεται να εφαρμοστεί η λειτουργία Free Cooling.
Τα φίλτρα
Ένα από τα πιο σημαντικά και απαραίτητα στάδια επεξεργασίας του αέρα από την ΚΚΜ είναι το Filter Section. Σε αυτό το στάδιο ο αέρας καθαρίζεται από κόκκους σκόνης , μικροσωματίδια, οσμές και μικρόβια. Αναλόγως της δραστηριότητας του χώρου εφαρμόζεται από το πρώτο έως το πέμπτο στάδιο φιλτραρίσματος του αέρα. Το πρώτο στάδιο είναι απαραίτητο σε όλες τις εφαρμογές και καθώς οι απαιτήσεις αυξάνονται προστίθενται από το δεύτερο έως το πέμπτο στάδιο καθαρισμού του αέρα. Τα φίλτρα πρέπει να καθαρίζονται όποτε προβλέπει ο κατασκευαστής προκειμένου να μην παρουσιάζονται φαινόμενα όπως αυτό των αρρώστων κτιρίων.
Οι Κεντρικές Κλιματιστικές Μονάδες ελέγχονται ως προς τη λειτουργία τους από πλήρες αυτοματοποιημένο λογισμικό σύστημα το οποίο ελέγχει διάφορες παραμέτρους και φροντίζει για τη διασφάλιση της άριστης λειτουργίας του συγκροτήματος ΚΚΜ και την μέγιστη δυνατή εξοικονόμηση ενέργειας.
* Ο κ. Στέλιος Ιερεμιάδης είναι Μηχ/γος Μηχ/κος ΤΕ, MSc McQuay Hellas A.E.
